Příslušenství plachtových hal

Druh plachty určuje výrobce a je zavislý na rozponech stanových hal a typu použití.

• SIOEN B 9000: textilie s PVC zátěrem, textilie 100% PES (dostava 9×9), nánosovaná PVC s gramáží 680 g/m², oboustranně lakovaná, vodovzdorná, světlopropustná, odolná vůči UV záření a plísním (pevnost v tahu 3000 N/5 cm, teplotní odolnost -30/+70 °C). Třída hořlavosti E. Životnost cca 10 let. Barevné provedení plachet viz níže.
• SIOEN B 8103: textilie s PVC zátěrem, textilie 100% PES (dostava 8×8), nánosovaná PVC s gramáží 650 g/m², oboustranně lakovaná Siofluo, vodovzdorná, samozhasitelná, světlopropustná, odolná vůči UV záření a plísním (pevnost v tahu 2500 N/5 cm, teplotní odolnost -30/+70 °C). Třída hořlavosti B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Životnost cca 10 let. Barevné provedení plachet viz níže.
• SIOEN B 9103: textilie s PVC zátěrem, textilie 100% PES (dostava 9×9), nánosovaná PVC s gramáží 680 g/m², oboustranně lakovaná Siofluo, vodovzdorná, samozhasitelná, světlopropustná, odolná vůči UV záření a plísním (pevnost v tahu 3000 N/5 cm, teplotní odolnost -30/+70 °C). Třída hořlavosti B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Životnost cca 10 let a více. Barevné provedení plachet v bílé a šedé barvě.
• SIOEN B 9113: textilie s PVC zátěrem, textilie 100% PES (dostava 9x9), nánosovaná PVC s gramáží 730 g/m², oboustranně lakovaná Siofluo, vodovzdorná, samozhasitelná, světlopropustná, odolná vůči UV záření a plísním (pevnost v tahu 3000 N/5 cm, teplotní odolnost -30/+70 °C). Třída hořlavosti B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Životnost cca 15 let. Barevné provedení plachet v bílé a šedé barvě.
• Serge Ferrari FLEXLIGHT 702 S2: textilie s PVC zátěrem, textilie 100% PES (dostava 9x9), nánosovaná PVC s gramáží 750 g/m², vysoce stabilní technoligií Precontraint, speciální oboustranně lakovaná PVDF na bázi polyamidu - zvýšená samočistitelnost a životnost plachty, vodovzdorná, samozhasitelná, vysoce světlopropustná, odolná vůči UV záření a plísním (pevnost v tahu 3000 N/5 cm, teplotní odolnost -30/+70 °C). Třída hořlavosti B-s2,d0, EN 13501-1, DIN 4102 B1, M2. Životnost cca 20 let. Záruka 7 let! Barevné provedení plachet v bílé barvě.

Parametry pevného opláštění (po určení typu zákazníkem) určuje výrobce a je zavislý na rozponech stanových hal.

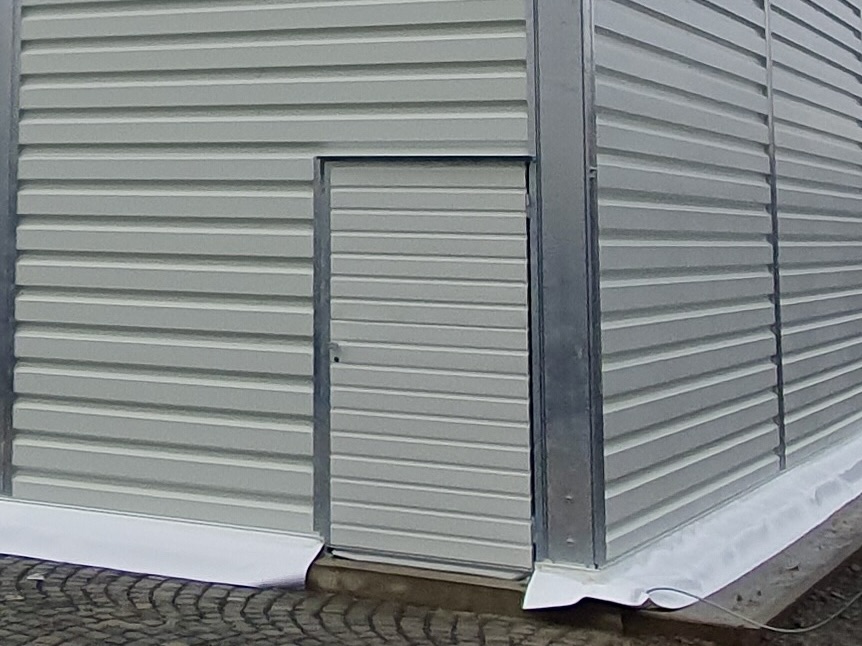

Trapézové plechy (T18|T35 atd.)

Zhotovují se z ocelového plechu, jenž podléhá žárovému pokovení vrstvou aluzinku či zinku. Případně bývají upraveny ještě některými typy lakování různých barev a povrchů. Přičemž některé trapézové plechy lze ještě konfigurovat antikodenzační či perforační úpravu (pro akustický útlum).

Obecné parametry trapézových plechů (T18/T35)

Izolační panely PIR

Zhotovují se běžně z různých pěnových, vatových a jiných výplní, které tvoří jádro mezi dvěma kovovými plášti. Výplně se liší vlastnostmi tepelné izolace, propustnosti vlhkosti, hořlavosti a u pláště úpravou povrchu.

Obecné parametry sendvičových panelů PIR

Odvíjí se od vybraného materiálu a jeho vlastností po domluvě se zákazníkem.

POZOR: Základní parametry jsou pouze obecné ilustrace námi užitých typů materiálů, které se mohou zakázkově lišit!

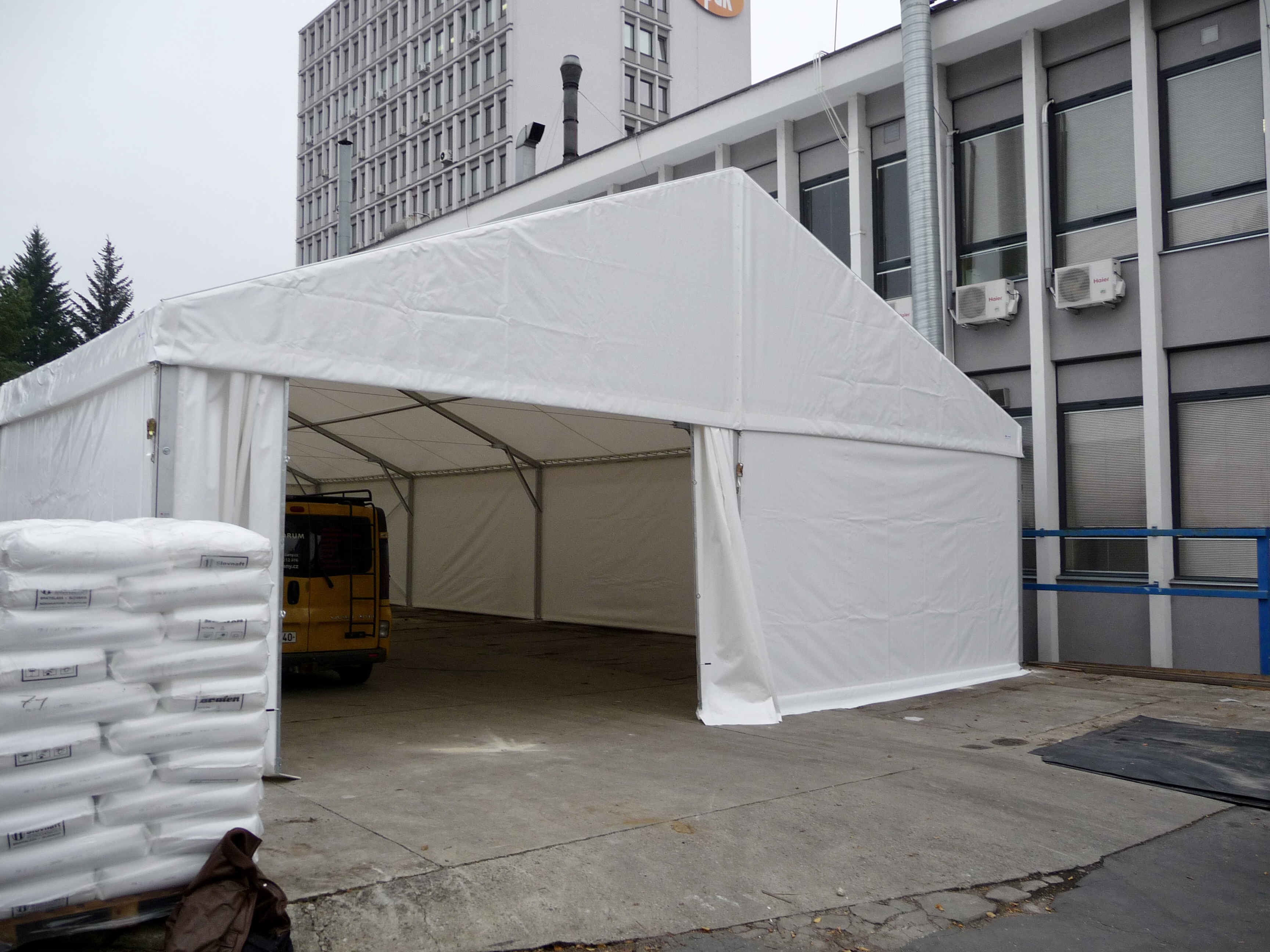

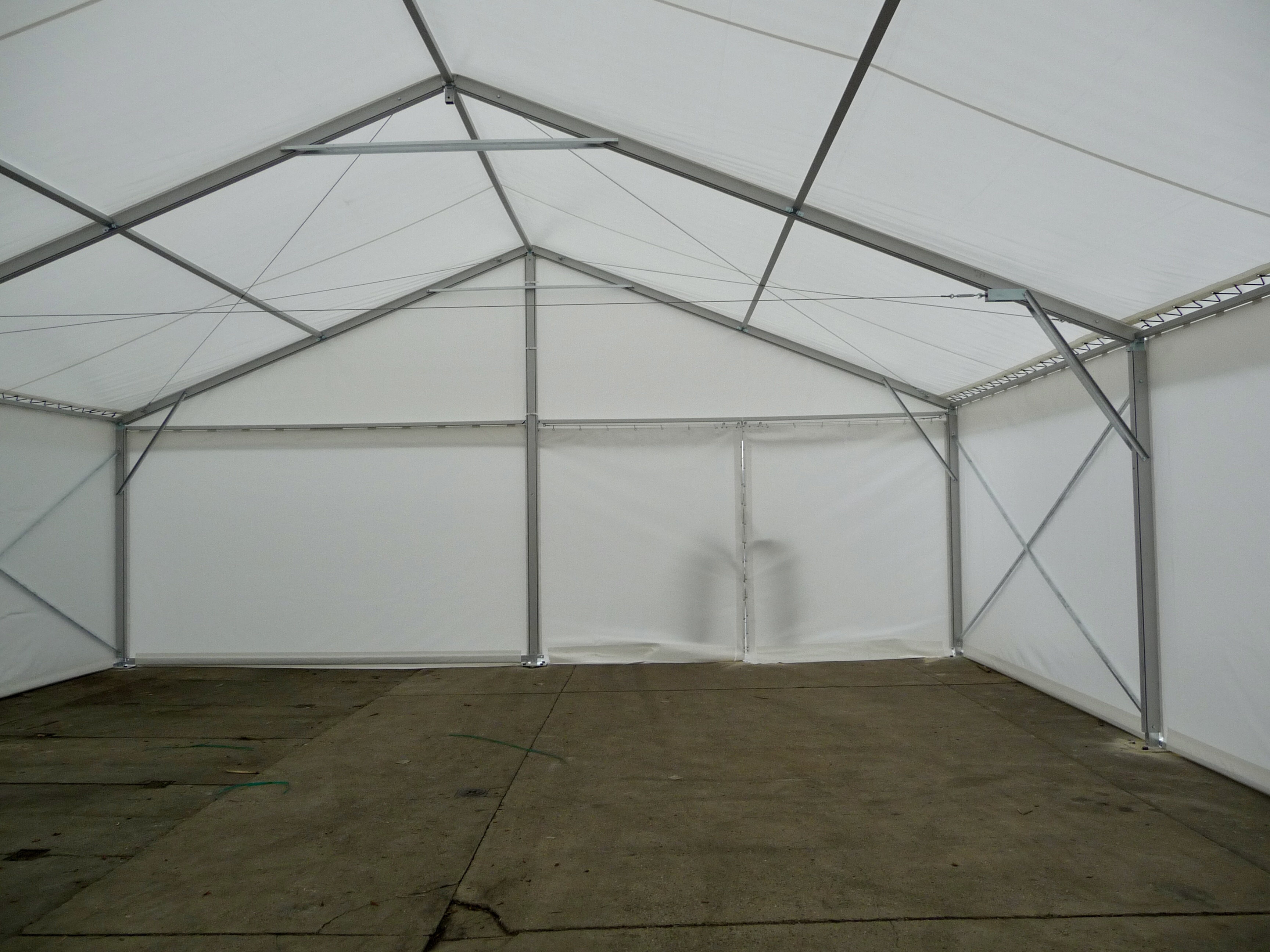

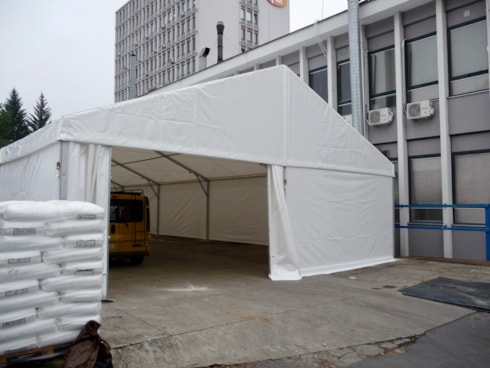

Posuvné vchodové lišty na lanku jsou zavěšeny pomocí pojezdových kladek na vodících lanech a jsou součástí dělených plachtových bočnic. Systém uchycení slouží ke snadnému rozhrnování plachet a zároveň splňuje požadavky na uzamykatelnost vchodových plachet. Efektivní a plně funkční řešení z hlediska cenové náročnosti.

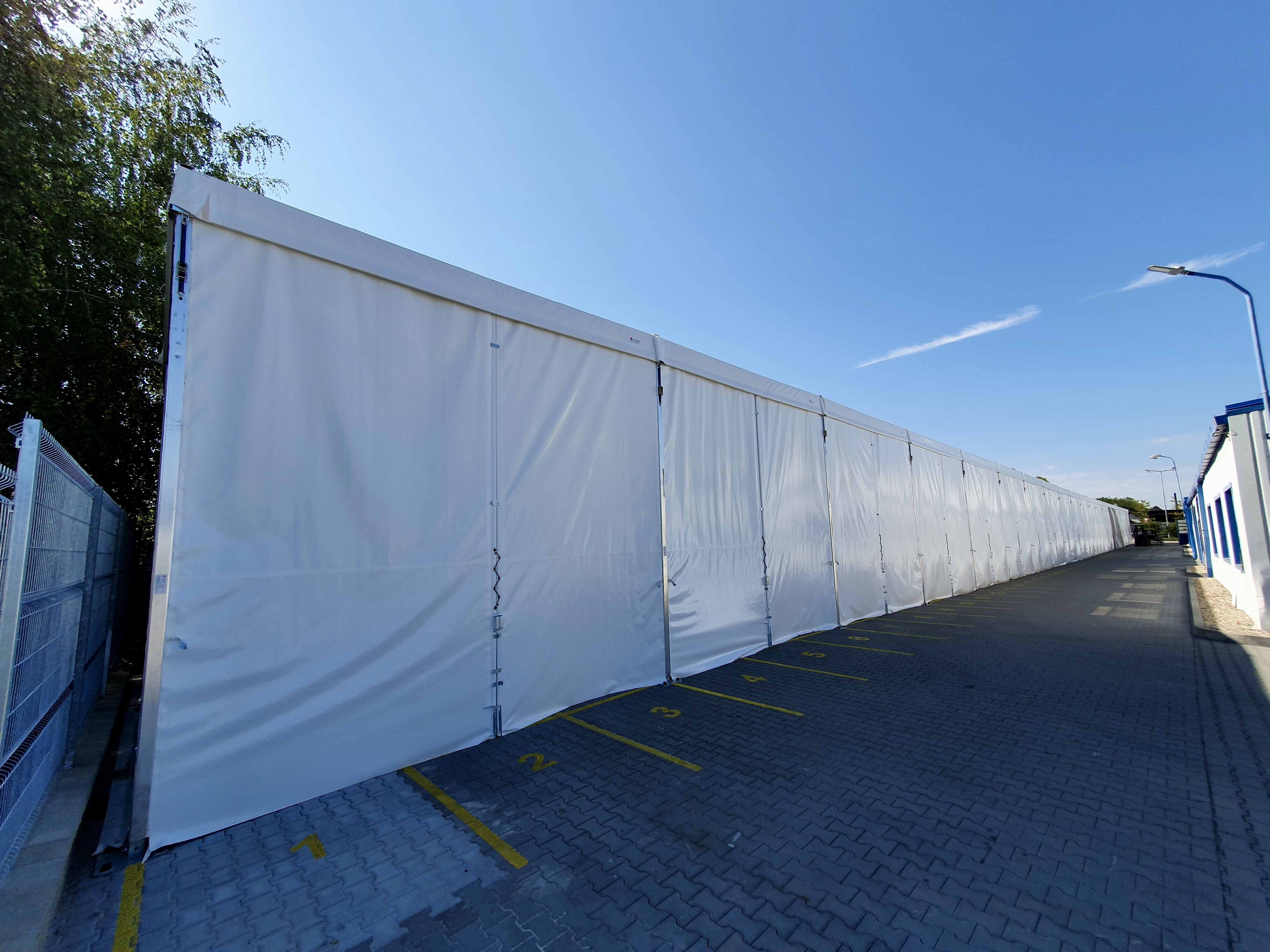

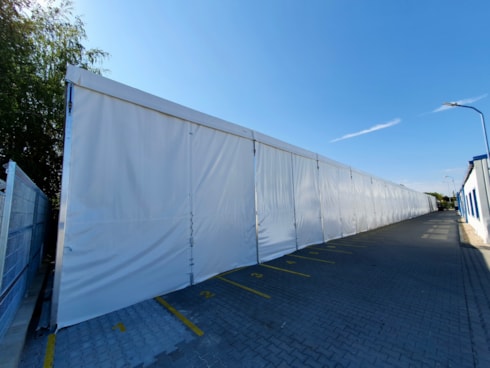

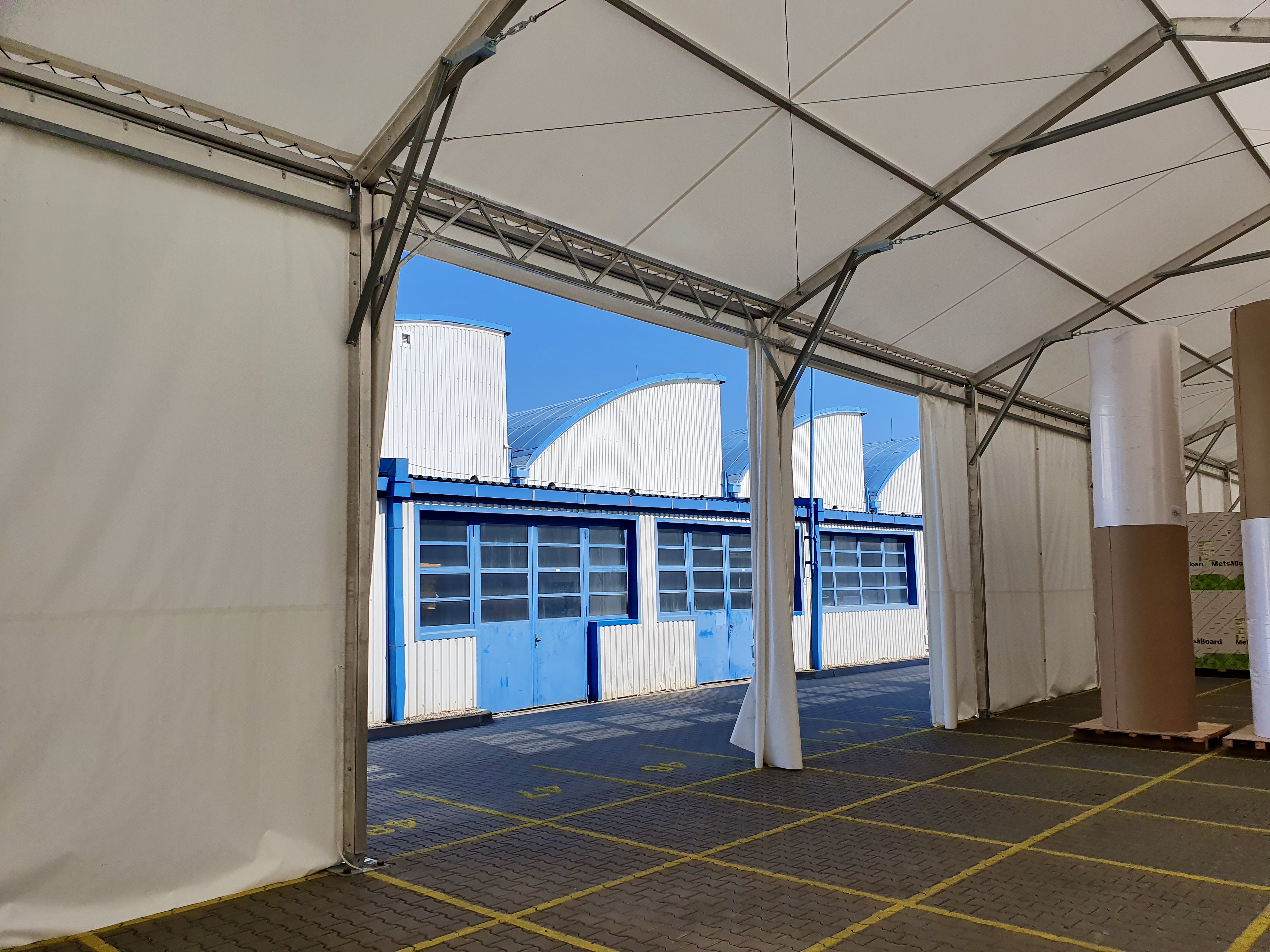

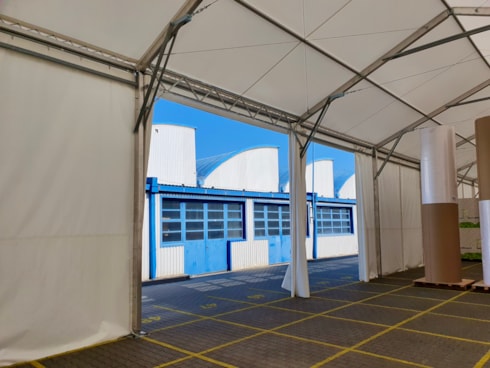

Posuvné vchodové lišty na kolejnici jsou zavěšeny pomocí pojezdových průmyslových kladek na vodících kolejnicích a jsou součástí dělených plachtových bočnic. Systém uchycení slouží ke snadnému rozhrnování plachet a zároveň splňuje požadavky na uzamykatelnost vchodových plachet. Tento systém je robusnější a snáze se ovládá než v případě vodícího lanka. Ještě více efektivnější a plně funkční řešení ve střední cenové hladině.

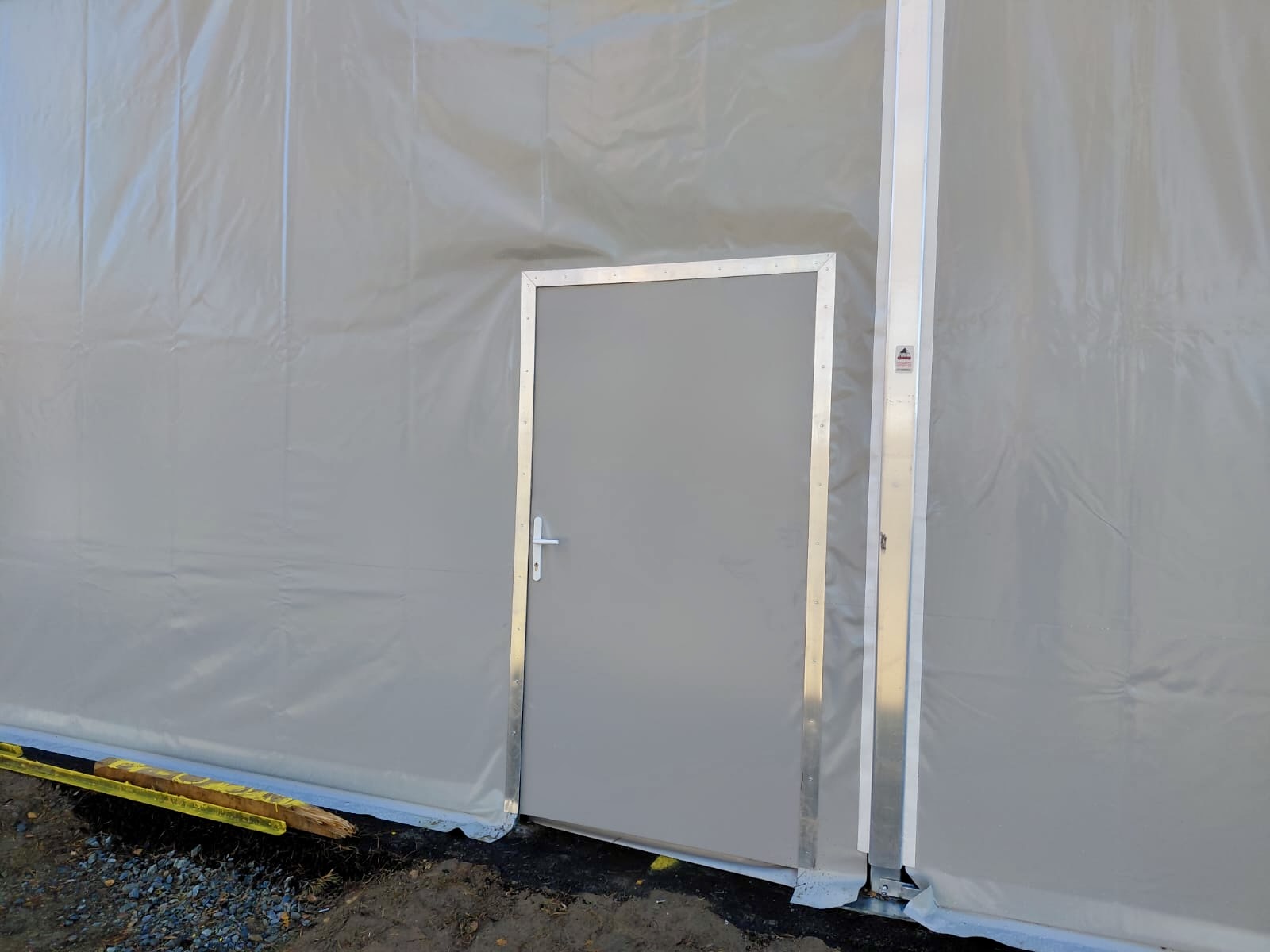

Dělené bočnice slouží především jako vstup do textilní haly nebo jako větrací segment v případech, kdy není kladen důraz na uzavřenost prostoru. Jsou vyrobeny z textilie a mohou být uzavřeny třmeny s popruhy nebo posuvnými lištami a rozhrnuty až do šíře celého segmentu. Další řešení vchodu je pomocí plachtových dveří (jednokřídlé nebo dvoukřídlé), které jsou zakomponovány do ocelového rámu s možností uzamčení.

Vnitřní posuvná vrata s ocelovým rámem a plachtovou výplní jsou odsouvatelná na konzolové kolejnici pomocí pojezdových průmyslových kladek, pomocné podpěry jsou vyrobeny z hliníkového profilu, povrchová úprava zinkováním. Možnost uzamčení.

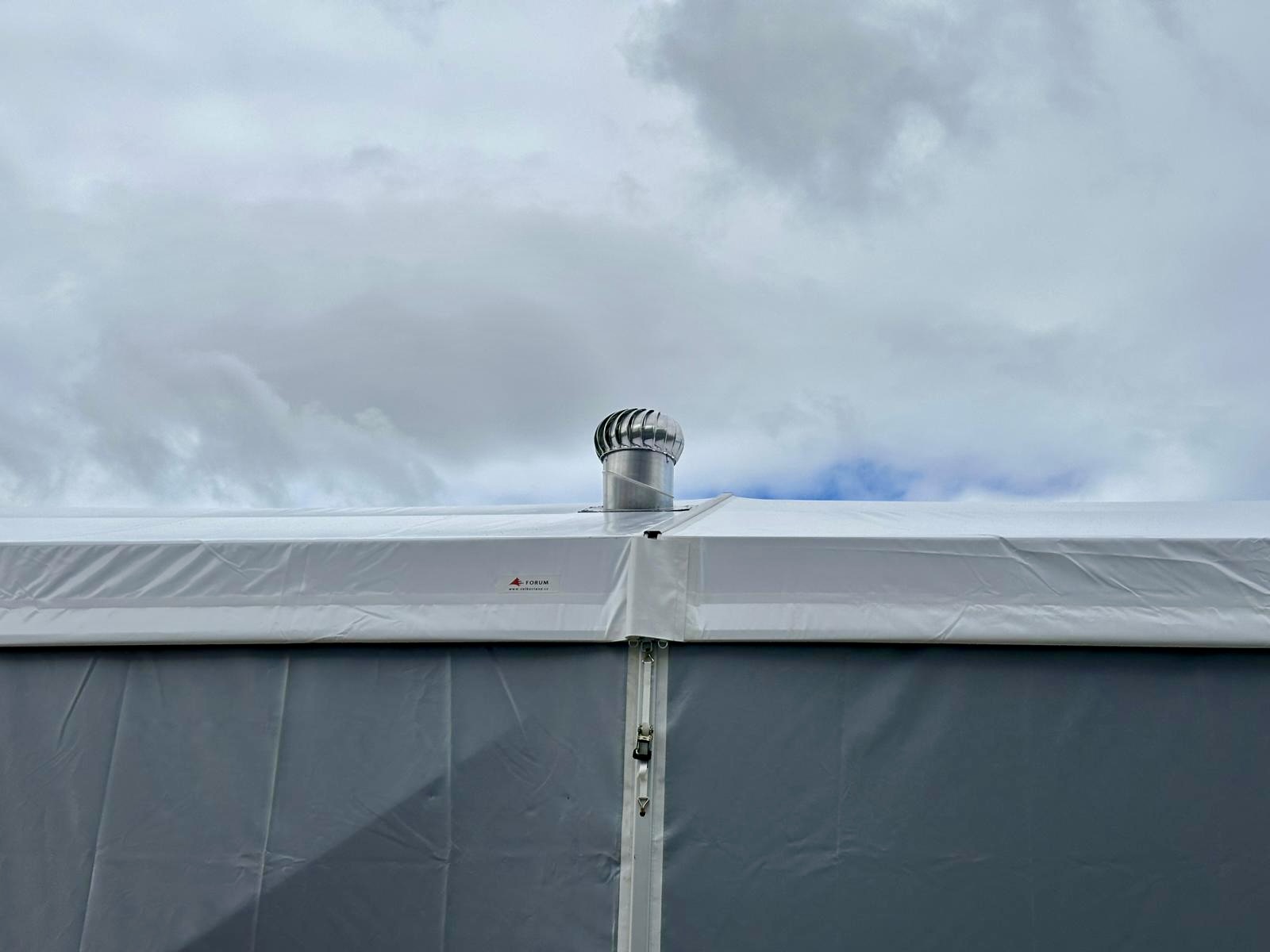

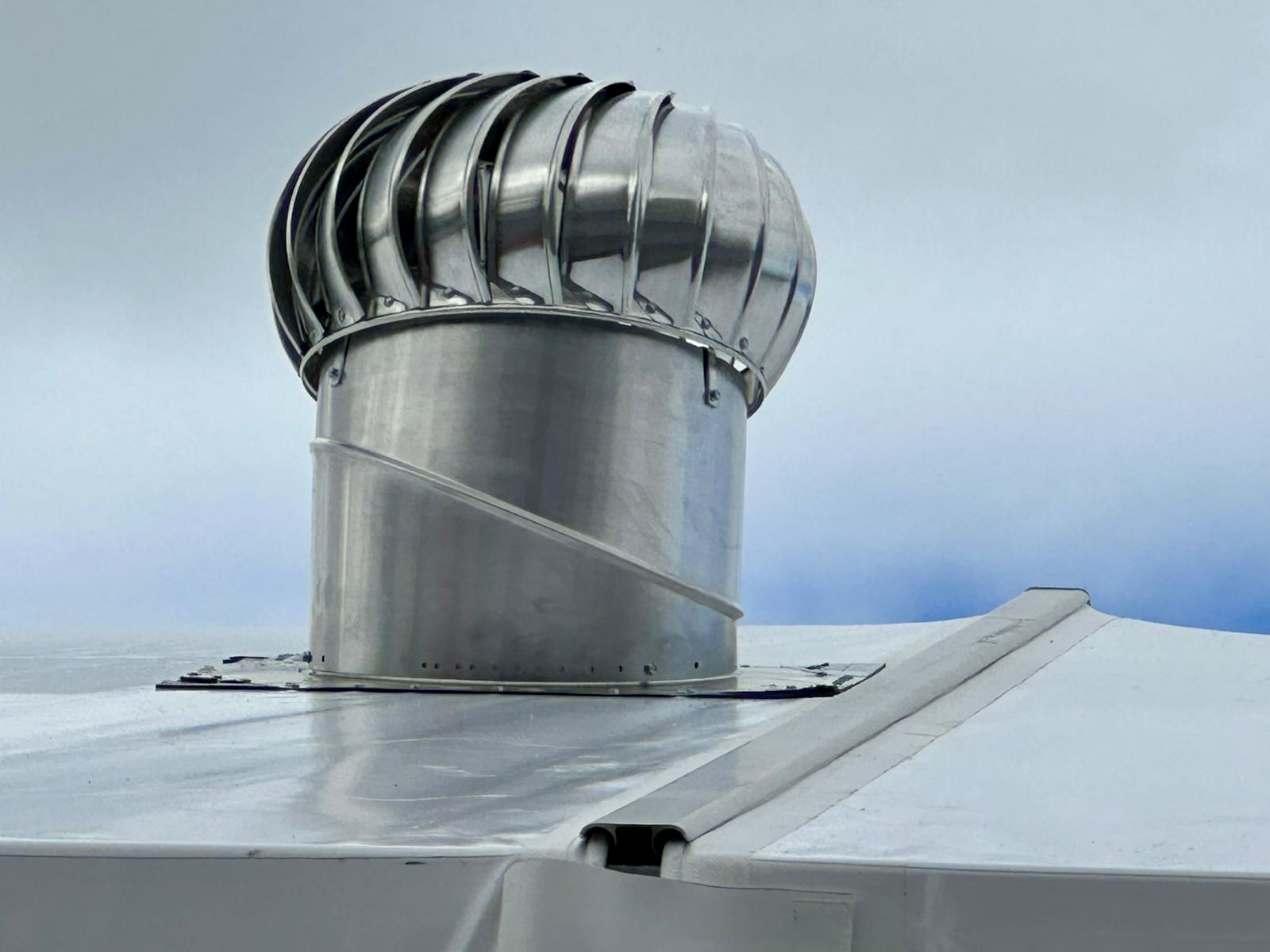

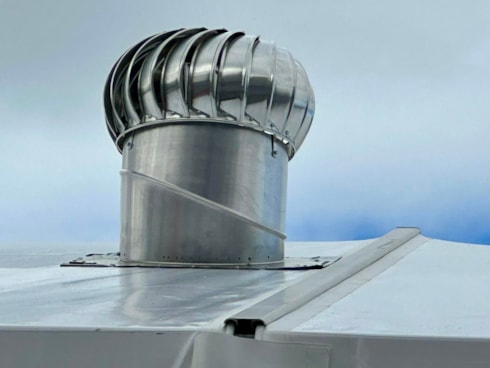

Průduchy větracích otvorů jsou umístěny do štítových ploch plachtových hal. Jsou vyrobeny z materiálů zabraňujících pronikání mechanických nečistot. Za nepříznivého počasí lze otvory uzavřít roletkou. Možnost instalace střešních ventilačních rotačních komínů případně podlahových výdechů v bočnicích plachtového opláštění.

Osvětlení plachtových hal je zpravidla řešeno pomocí LED těles umístěných paralelně za sebou ve střešní části hřebenových spojů. Intenzita osvětlení záleží na konkrétních požadavcích. Zapojení je možné provést i s el. rozvaděčem a revizí.

Spojovací průchod je ocelová nebo hliníková montovaná klec s povrchovou úpravou zinkováním a eloxem. Vrchní část je řešena sedlovou střechou, plachtové opláštění kotvené pomocí hliníkových drážkových lišt a kédrů. Propojení mezi stávající budovou a plachtovou halou je řešeno pomocí kotevních paždíků a konzol, vlastní podlahové kotvení funguje přes patky. Systém zajišťuje propojení mezi plachtovou halou a stávající budovou, případně mezi dvěma plachtovými halami.

V případě potřeby rozdělit vnitřní část haly na několik samostatných celků nabízíme řešení v podobě přepažení. V přepažení je možná instalace průchodů.

Při sestavení několika textilních hal dohromady nabízíme možnost propojení jednotlivých konstrukcí v jeden celek pomocí plechových okapů (koryt) a tím tak zvětšit jednolitou zastřešenou plochu. Tento okapový systém je funkční i při napojení haly na stávající budovu. Případně ho lze použít i samostatně tam kde je třeba odvést vodu. Osazení okapem je třeba předem konzultovat s výrobcem.

V případě potřeby použití plachtové haly jako výrobních prostorů s nutností tepelné temperace během zimních měsíců nabízíme vnitřní izolační plachtou vrstvu, která zabrání úniku tepla. Opláštění haly se tak zdvojí a vzduchová mezera mezi vrchní a spodní plachtovou vrstvou zamezí tepelným ztrátám a zároveň i případné kondenzaci vody ve střeše při velkých teplotní rozdílech. Díky této úpravě je umožněn bezproblémový zimní provoz s optimálními teplotními podmínkami.

Stavebnicový konstrukční systém stanových hal ve standardu neumožňuje zaizolování spodní hrany opláštění proti podtékání vody v místech nosných patek. Tato úprava slouží k většinovému zabránění podtékání dešťové vody ve spodní hraně stanové haly do její vnitřní části. Jedná se o dodatečné prodloužení spodního lemu krycí plachty a v obvaření nosných patek plachtovinou. Prodloužená část plachtoviny se pak svede do zemní drenáže či mimo plochu stavby. Úpravu je třeba předem konzultovat a je závislá na stavební připravenosti stavebního podkladu. Dle toho se pak určí přesné provedení.
